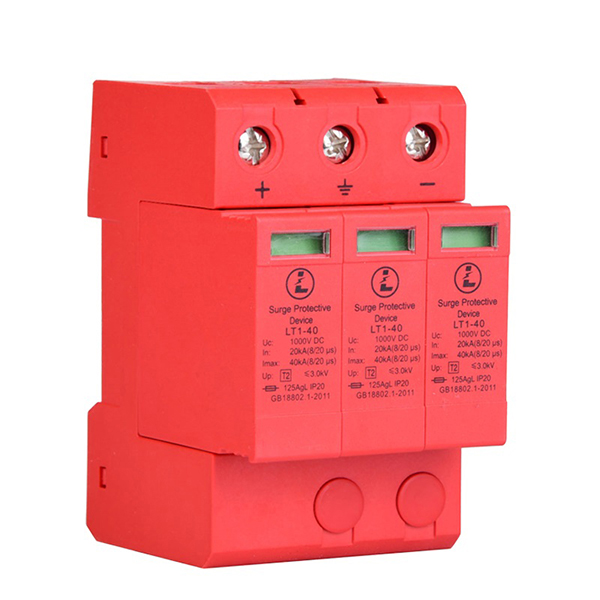

JUER Electric® Тип 2 DC SPD за 1500V соларна енергия създаден за захранване с постоянен ток с високо напрежение, функция за защита от прегряване и свръхток, може да осигури защита от преходни процеси на фотоволтаична (pv) електрозахранваща система. Продукти, използващи 35 mm монтаж на DIN шина, модулът може да се променя независимо, лесен за инсталиране и поддръжка, с дистанционна комуникация алармен интерфейс (сух контакт), защита от пренапрежение за улесняване на дистанционно наблюдение.
| Номинално напрежение на фотоволтаичната система | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| Максимален ток на разреждане на системата (8/20 µs) [lmax] | 40 kA | 40 kA | 30kA | |
| Ниво на защита по напрежение [UP] | ≤2,5kV | ≤4.0kV | ≤4,5kV | |
| Ниво на защита по напрежение при 5kA [UP] | ≤2.0kV | ≤3,5kV | ≤4.0kV | |
| Интегриран капацитет на прекъсване на предпазителя/номинал на прекъсване | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| технология | Защита от свръхток при прекъсване на късо съединение (SCI). | |||
| Работен температурен диапазон [TU] | −40℃ до +80℃ | |||
| Номинален ток на разреждане (8/20 µs) [(DC+/DC−)> PE] [In] | 12,5kA | |||
| Време за реакция [tA] | <25ns | |||
| Индикация за работно състояние/неизправност | Зелен (добър)/Червен (замяна) | |||
| Оценки на проводника и напречно сечение: | минимум | 60/70℃ 1,5 mm²/14AWG Твърди/Гъвкави | ||
| Максимум | 60/70 ℃ 35 mm²/2AWG Многожилен/25 mm²/4AWG Гъвкав | |||
| Монтаж | 35 mm DIN шина по EN 60715 | |||
| Материал на корпуса | UL 94V0 Термопласт | |||
| Степен на защита | IP20 | |||
| Капацитет | 3 модула, DIN 43880 | |||
| Информация за стандартите: | IEC 6164311 тип 2, IEC 616431 клас II | |||
| Гаранция на продукта | Пет години** | |||
Дистанционна контактна сигнализация
| Тип сигнализация за отдалечен контакт | Контакт за смяна |
| AC комутационен капацитет (волта/ампера) | 250V/0.1A |
| DC комутационен капацитет (волтове/ампери) | 250V/0.1A; 125V0.2A; 75V/0.5A |
| Номинални стойности на проводника и площ на напречното сечение за клеми за дистанционен контактен сигнал | 60/75 ℃ Msx. 1,5 mm²/14 AWG Твърди/Гъвкави |
| Информация за поръчка | Поръчайте от каталожните номера по-горе |
