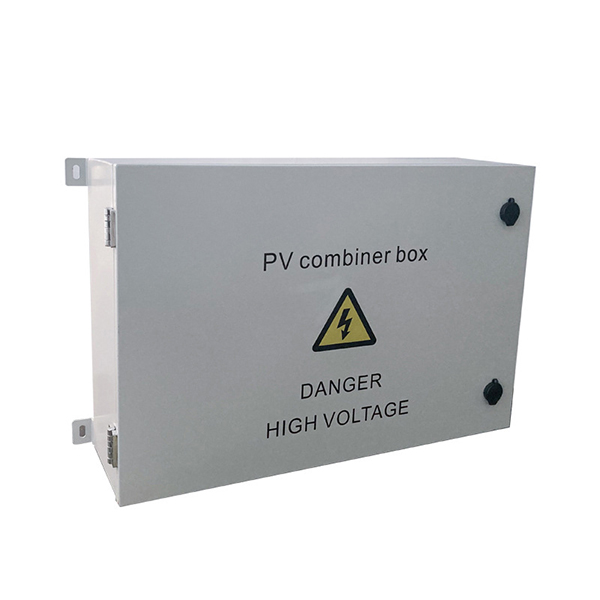

Водоустойчива PV комбинирана кутия За голяма PV система за генериране на електроенергия, за да се намали мрежовата връзка между свързания към мрежата инвертор и шкафа, е удобно да се поддържа и подобрява надеждността. Необходимо е да се добави DC шина между PV свързан към мрежата инвертор и шкафа. Продуктите от серията PV AC мълниезащитна комбинаторна кутия на компанията са специално проектирани да отговарят на това изискване, могат да бъдат съставени от PV инверторни продукти, съвпадащи с цялостни PV системни решения. Използвайки кутия за комбиниране на променлив ток, потребителят може според номиналния входен ток на AC захранващия шкаф и напрежение, изходът на определен брой инвертор, свързан към мрежата, чрез мълниезащитно устройство и прекъсвач за сливане, удобен захранващ шкаф с ниво на достъп.
| номер | Параметър | Стойност |
| 1 | размер (MM) | 900x700x220 (Ш*В*Д) 900x743x220 (Ш*В*Д) |
| 2 | Номинално входно напрежение (V) | 480V AC |
| 3 | Номинално напрежение на изолацията (V) | 690V AC |
| 4 | Номинална честота (Hz) | 50 |
| 5 | Номинален ток на шината (A) Хоризонтален автобус |
400А |
| 6 | Номинална ефективна стойност на краткотрайния ток lcw (1 сек) (KA) Хоризонтален автобус |
30 |
| 7 | Номинален краткотраен издръжлив ток максимална стойност lpk(KA) Хоризонтален автобус |
30 |
| 8 | Издържано напрежение на захранващата честота за 1 минута (V) | 2500VA |
| 9 | Повишаване на температурата: Съответства на IEC 947-1 за повишаване на температурата: и повишаването на температурата не надвишава съответните стандартни изисквания на компонента. | Клеми за външни изолирани проводници: не повече от 70K, Свързване на шина (мед-мед) Не повече от 70K, Обработвайте повърхността на изолацията не по-голяма от 25K, Контактна обвивка и обвивка, метална повърхност не е по-голяма от 30K. |
